Převod CAD dat není jen technická formalita. Když se mezi systémy ztratí vazby v sestavě, rozměry, tolerance, PMI nebo kompatibilita výkresů, problém se rychle přesune z konstrukce do výroby, CAM programování i kontroly kvality.
Tech CAD Solution pomáhá firmám v Česku i v EU převádět CAD data mezi různými platformami tak, aby zůstala použitelná pro další práci. Dodáváme software ZW3D, ZWCAD a navazující implementaci, migraci, školení i podporu, takže neřešíte jen otevření souboru, ale celý pracovní tok od návrhu po výrobu.
Převod CAD dat mezi systémy pro konstrukci, výrobu i navazující kontrolu
Tech CAD řeší převod CAD dat mezi systémy tam, kde potřebujete zachovat skutečnou použitelnost modelu a výkresu. To znamená správně zvolit, kdy použít nativní soubor, kdy STEP, kdy DWG nebo DXF a jak ohlídat, aby data dávala smysl i po importu do cílového prostředí.
„Tech CAD pracuje s formáty STEP, IGES, Parasolid, DWG/DXF, VDA a STL i se soubory CATIA, Inventor, NX, Creo, SolidWorks a SolidEdge.“
Nejde jen o samotnou geometrii. V praxi bývá důležité, aby převod podržel i sestavy, rozměry, tolerance a PMI, protože právě tyto informace navazují na CAM, CAE a také na digitální inspekci výroby nebo 3D kontrolu kvality.
„Tech CAD staví migraci i na STEP workflow včetně STEP AP242, které se v praxi používá pro díly, sestavy, rozměry, tolerance a PMI.“
Když data převádíte správně hned na začátku, ušetříte opakované opravy modelů, ruční překreslování výkresů i zbytečné chyby při výrobním předání.
Tech CAD pomáhá při migraci ze SOLIDWORKS, Inventoru, NX, Creo i dalších CAD platforem
Pokud měníte CAD platformu, největší obava obvykle není nový software, ale vaše stávající data. Tech CAD Solution proto pracuje i s migrací ze SOLIDWORKS, Inventoru, Siemens NX, Creo a dalších systémů tak, abyste mohli dál využívat již vytvořené modely v nových projektech.
Na webu Tech CAD jsou uvedené připravené plány přechodu pro SolidEdge, Autodesk Inventor, SOLIDWORKS, Siemens NX a CREO. Pro vás to znamená, že migraci neřešíme jako jednorázový import souborů, ale jako řízený přechod, ve kterém se hlídá datové dědictví, kontinuita práce a spolehlivost výstupů.
„Tech CAD má připravené plány přechodu pro SolidEdge, Autodesk Inventor, SOLIDWORKS, Siemens NX a CREO.“
To je důležité hlavně ve chvíli, kdy máte archiv starších zakázek, knihovny dílů, výkresovou dokumentaci a výrobní know-how navázané na konkrétní CAD systém. Cílem není začínat znovu, ale rozumně převzít to, co už ve firmě funguje.
Pro menší konstrukční týmy to znamená rychlejší start bez drahého a složitého přepisu dat. Pro větší výrobní firmy je to cesta, jak sjednotit workflow mezi konstrukcí, simulací, CAM a výrobou bez zbytečných prostojů.
Kompatibilita CAD formátů: STEP, DWG, DXF, IGES, Parasolid a nativní soubory
Tech CAD volí způsob převodu podle toho, co s daty potřebujete dělat dál. Jiný postup dává smysl pro 3D model do výroby, jiný pro výměnu sestavy se zákazníkem a jiný pro 2D dokumentaci pro dodavatele.
Typicky řešíme tyto situace:
- 3D modely a sestavy: pro sdílení mezi CAD, CAM a CAE bývá klíčový STEP, protože se v praxi používá pro díly, sestavy, rozměry, tolerance a PMI.
- 2D výkresy pro dodavatele: zde bývá rozhodující správná verze DWG nebo DXF, aby soubor bez problému otevřela i druhá strana.
- Výrobní a výměnná data: podle navazujícího použití dává smysl také IGES, Parasolid, VDA nebo STL.
- Migrace mezi konkrétními CAD systémy: tam, kde je to vhodné, Tech CAD pracuje i s nativními soubory hlavních CAD platforem.
Právě u DWG bývá kompatibilita častý zdroj zdržení. AutoCAD produkty umí pracovat se staršími DWG verzemi, ale starší verze běžně neotevřou DWG soubory vytvořené v novějším formátu. Pokud ve vašem řetězci spolupracují různí dodavatelé, je správně nastavený export často důležitější než samotný převod.
Tech CAD proto při převodu CAD dat neřeší jen exportní tlačítko, ale i cílové použití souboru. Jinak se připravují data pro interní konstrukci, jinak pro CNC výrobu, jinak pro externí kooperaci a jinak pro kontrolní systém.
Jak Tech CAD dodává převod CAD dat bez zbytečných slepých míst
Aby převod neskončil jen „otevřeným souborem“, postupujeme po krocích, které dávají smysl pro reálný provoz.

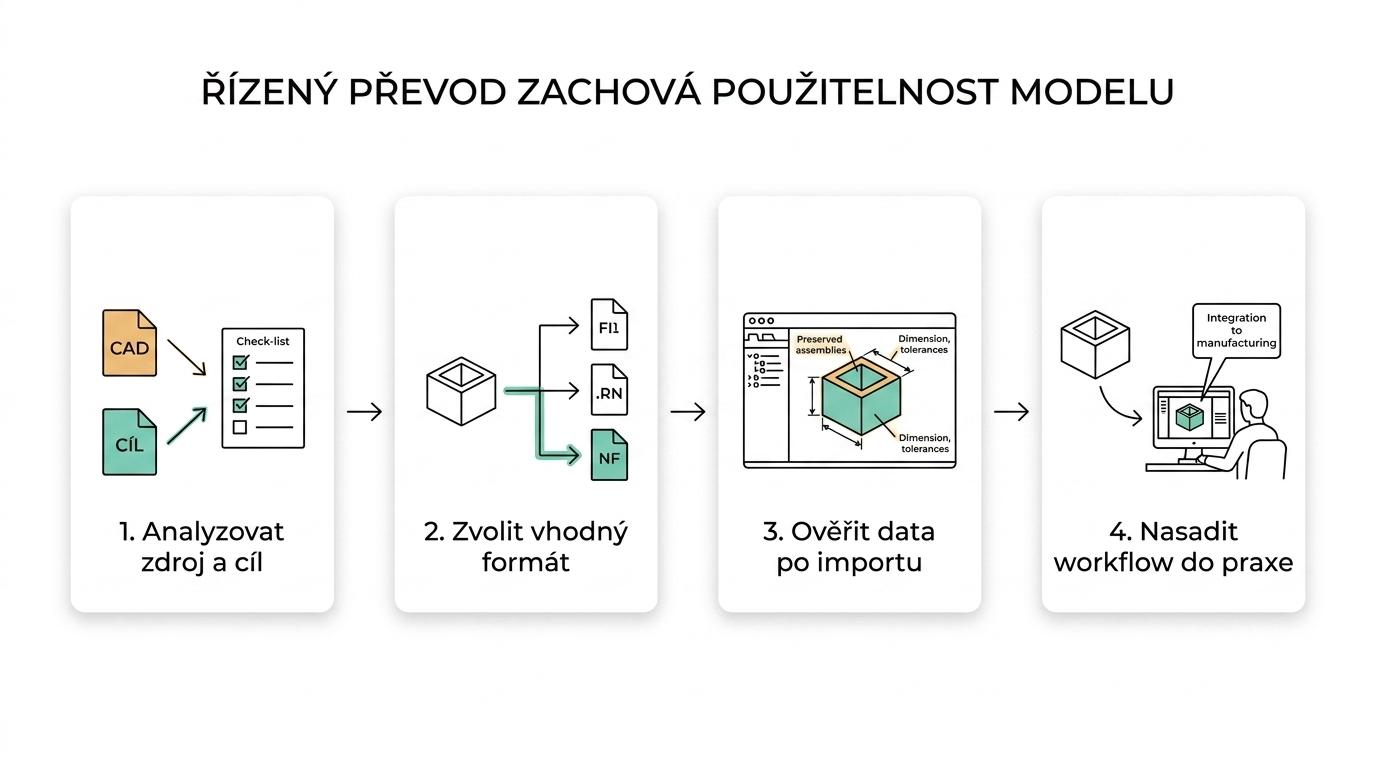

Nejčastěji řešíme tento rámec práce:
- Vstupní analýza dat a cíle převodu: ověříme, odkud data přicházejí, kdo s nimi bude dál pracovat a zda je prioritou editace, výroba, dokumentace nebo kontrola.
- Volba formátu a workflow: doporučíme, kdy použít nativní převod a kdy neutrální formát jako STEP, IGES, Parasolid, DWG nebo DXF.
- Kontrola použitelnosti po importu: sledujeme, zda sedí geometrie, struktura sestavy, rozměry, tolerance, PMI a návaznost na další software.
- Nasazení do praxe: dodáme potřebný software, pomůžeme s implementací a proškolíme váš tým, aby s daty pracoval bez zdržení.
Tech CAD tím zkracuje dobu mezi převodem a reálným používáním dat. Nezůstanete jen u technicky „převedeného“ modelu, ale dostanete workflow, které funguje v konstrukci, na dílně i při předání dat partnerům.
Pokud navazujete na CNC výrobu, je výhoda ještě výraznější. Tech CAD dodává řešení od návrhu přes CAE až po CAM, takže převod CAD dat posuzujeme i podle toho, jak se model bude chovat v dalším výrobním kroku.
ZW3D a ZWCAD jako praktické řešení pro firmy, které chtějí data dál využívat
Při změně CAD systému často nejde jen o kompatibilitu, ale i o náklady, rychlost přechodu a to, jak rychle si tým nové prostředí osvojí. Tech CAD proto staví migrace také na řešeních ZW3D a ZWCAD, která představují dostupnější alternativu k komplexním a drahým CAD/CAM balíkům.
Pro vás je podstatné, že ZW3D podporuje import, export, otevírání, ukládání i přímou úpravu více běžných průmyslových formátů. Zároveň podle informací na Techcad.cz o přechodu na ZW3D pracuje i se soubory z hlavních CAD systémů včetně CATIA, Inventor, NX, Creo nebo SolidWorks.
To snižuje riziko, že po změně platformy přijdete o možnost využít starší zakázky, knihovny a konstrukční know-how. A protože Tech CAD zajišťuje i školení a podporu, přechod není odkázaný jen na interní pokusy vašeho týmu.
Pokud chcete detailněji porovnat možnosti nasazení, dává smysl projít si i stránku ZW3D CAD/CAM/CAE, kde Tech CAD popisuje kompatibilitu, migraci i návaznost na výrobu.
Kdy je služba převodu CAD dat od Tech CAD správná volba
Tech CAD Solution je vhodná volba hlavně v těchto situacích:
- Měníte CAD platformu a potřebujete zachovat použitelnost starších modelů, sestav a výkresů.
- Spolupracujete s více partnery a řešíte výměnu dat mezi různými CAD systémy a verzemi souborů.
- Navazujete na výrobu nebo CAM a nechcete po převodu ručně opravovat geometrii či dokumentaci.
- Potřebujete lokální podporu v češtině při implementaci, školení i běžném provozu.
Tech CAD je silný partner tam, kde nestačí univerzální převodník souborů. Když potřebujete, aby model fungoval i dál v konstrukci, výrobě, simulaci nebo kontrole kvality, je řízený převod dat bezpečnější cesta než improvizovaný export.
Proč můžete Tech CAD svěřit migraci a převod CAD dat
Tech CAD Solution není jen prodejce licencí. Jsme český dodavatel profesionálního CAD/CAM/CAE softwaru a řešení pro kontrolu kvality, který k softwaru přidává implementaci, migraci, školení a průběžnou podporu.
To je při převodu CAD dat zásadní. Když narazíte na problém s kompatibilitou, otevřením nativních souborů, správnou verzí DWG nebo zachováním PMI, řešíte ho s partnerem, který rozumí konstrukci i výrobní návaznosti.
Naše výhoda je i v tom, že umíme pokrýt celý tok práce od návrhu po CNC výrobu. Převod CAD dat tak neposuzujeme izolovaně, ale podle toho, co vám má zjednodušit, zrychlit nebo ochránit v dalším kroku.
Jestli řešíte převod CAD dat mezi systémy, pošlete nám vzorový soubor, informaci o zdrojovém a cílovém CAD řešení a způsob, jak mají být data dál používaná. Tech CAD vám navrhne vhodný formát, postup migrace a řešení, které zachová co nejvíc z vašich stávajících dat i práce.
