Pokud potřebujete rychle zjistit, jestli vyrobený díl odpovídá CAD návrhu, Tech CAD Solution dodává 3D měření a kontrolu kvality, které propojují digitální model s reálným dílem přímo ve výrobě. Pomáháme strojírenským firmám, konstruktérům, výrobním podnikům i obráběcím a montážním provozům v Česku a EU zkrátit čas mezi výrobou, kontrolou a opravou odchylek.
Místo zdlouhavého off-line ověřování můžete vidět rozdíly mezi „as built vs as designed“ tam, kde skutečně vznikají. Tech CAD Solution nasazuje řešení pro průmyslovou rozšířenou realitu, 3D kontrolu kvality, porovnání s CAD modelem, implementaci, školení i lokální podporu, takže 3D měření nezůstane jen u ukázky, ale stane se použitelnou součástí vašeho procesu.
3D měření dílů s porovnáním CAD modelu přímo ve výrobě
Tech CAD Solution nabízí 3D měření pro přesnou kontrolu dílů hlavně tam, kde potřebujete rychle ověřit geometrii, polohu prvků nebo montážní správnost bez zbytečného přenášení dílu mezi pracovišti. V praxi to znamená překrytí 3D modelu na reálný díl se zvýrazněním odchylek přímo na místě, což zkracuje dobu mezi nalezením problému a jeho opravou.

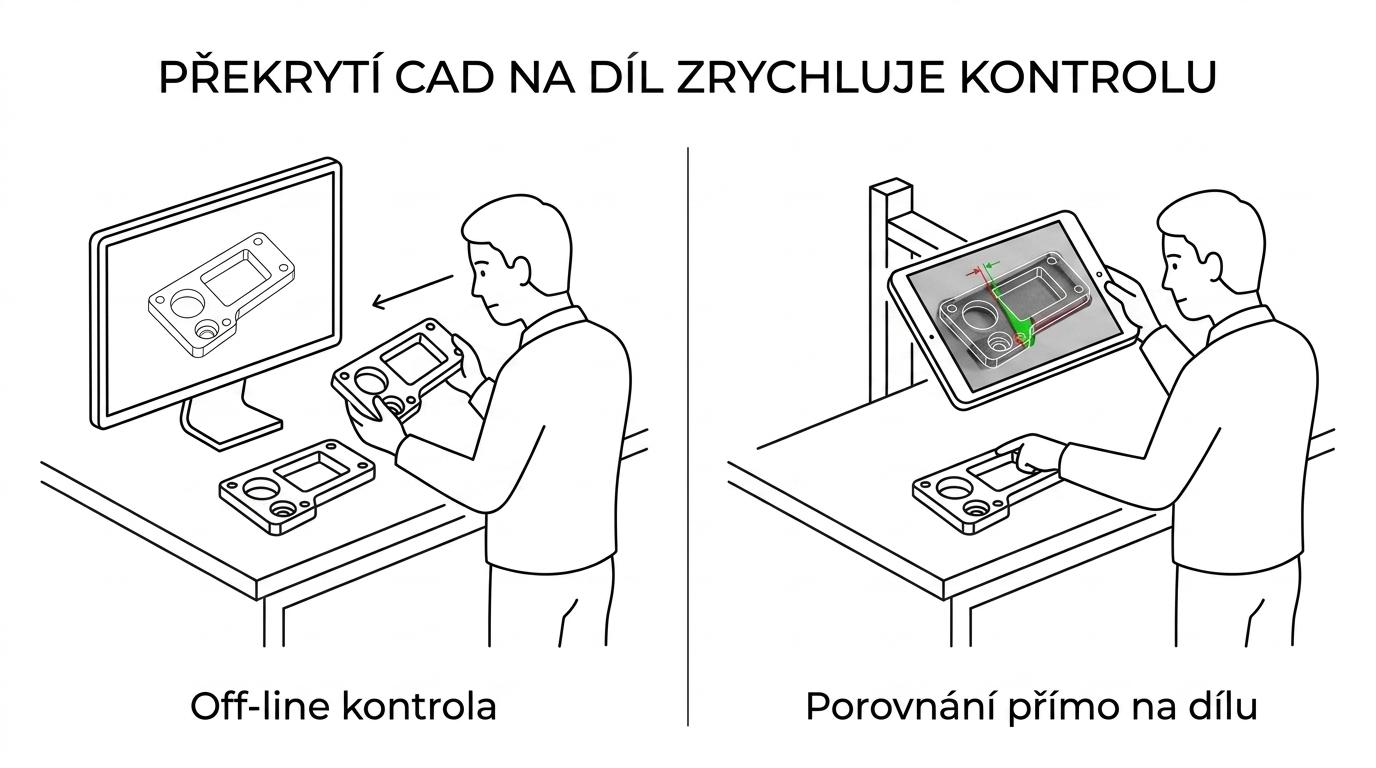

"Tech CAD Solution překrývá 3D model na reálný díl a odchylky vidíte přímo na místě."
Pro řadu výrobních situací je to výrazně rychlejší než klasická off-line kontrola, která bývá vázaná na samostatné měřicí prostředí. Právě in-situ metrologie podle NIST pomáhá zvýšit průchodnost tím, že omezuje čekání na kontrolu mimo výrobu a podporuje kontrolu prvního kusu i průběžné řízení procesu.
Přesnost 3D měření ale nevzniká sama od sebe. Tech CAD Solution proto řeší i to, co má na výsledek skutečný vliv: referenční CAD data, registraci skenů nebo obrazu, toleranční požadavky, nejistotu měření a podmínky snímání na konkrétním dílu.
"S řešením Twyn od Tech CAD Solution probíhá automatická registrace přes kameru tabletu v reálném čase."
To je důležité hlavně tehdy, když chcete, aby 3D kontrola kvality nebyla jen vizuálně působivá, ale skutečně použitelná pro rozhodování ve výrobě. Praktický přínos je jasný: rychleji odhalíte odchylku, dříve zastavíte šíření chyby a kontrolor i výroba pracují nad stejnou digitální předlohou.
3D kontrola kvality pro svařence, sestavy a rozměrovou kontrolu dílů
Tech CAD Solution pomáhá firmám, které řeší rozměrovou kontrolu dílů, kontrolu svařování 3D, kontrolu bodových svarů, montážní správnost a porovnání skutečného stavu s konstrukční dokumentací. Řešení dává smysl zejména tam, kde je díl velký, tvarově složitý nebo kde by klasické měření znamenalo zdržení výroby.
Typické situace, kde 3D měření od Tech CAD Solution přináší největší efekt, jsou například tyto:
- První kus a rozběh výroby: rychlé ověření, že díl odpovídá CAD návrhu ještě před pokračováním série.
- Velké svařence a složité sestavy: kontrola geometrie, polohy prvků a viditelných odchylek bez složité manipulace.
- Montáž a předmontáž: ověření, zda jednotlivé části sedí vůči digitálnímu dvojčeti ve výrobě.
Když pracovník vidí odchylku přímo na reálném dílu, nemusí složitě interpretovat samostatný výstup z měření. Tech CAD Solution tím zjednodušuje komunikaci mezi kvalitou, výrobou a konstrukcí, protože problém je vidět v kontextu skutečného dílu, ne jen v tabulce nebo protokolu.
"Tech CAD Solution nasazuje 3D kontrolu i pro velké svařence a složité sestavy, kde klasická off-line kontrola zdržuje výrobu."
Pokud už pracujete s CAD modely jako hlavním zdrojem výrobních dat, 3D měření přirozeně navazuje na váš existující proces. U řešení kontroly kvality od Tech CAD Solution jde právě o to, aby digitální předloha nebyla oddělená od výroby, ale sloužila jako přímý podklad pro digitální inspekci výroby a rychlé rozhodnutí na dílně.
Jak Tech CAD Solution zavádí 3D měření a AR kontrolu kvality do výroby
Největší přínos nevzniká výběrem jedné aplikace, ale správným nasazením na váš konkrétní díl, toleranci a pracovní postup. Tech CAD Solution dodává nejen software a zařízení, ale i implementaci, zaškolení a průběžnou podporu, aby se 3D měření dalo reálně používat v kontrole kvality, montáži i výrobě.
Nasazení obvykle probíhá v několika krocích:
- Posouzení aplikace: projdeme typ dílu, velikost sestavy, kritické rozměry, tolerance a požadovaný výstup kontroly.
- Volba vhodného postupu: navrhneme, zda dává větší smysl AR kontrola kvality, 3D skenování, nebo kombinace obou přístupů.
- Implementace a školení: Tech CAD Solution připraví pracovní postup a zaškolí váš tým, aby kontrola nebyla závislá na jednom specialistovi.
- Podpora v provozu: po spuštění řešíme ladění workflow, práci s CAD daty i návaznost na další firemní software.
Pro vizuální 3D inspekci ve výrobě Tech CAD Solution nabízí také řešení Twyn a jeho funkce, kde se vyrobené díly porovnávají s digitálním návrhem pomocí překryvů v rozšířené realitě. Výhodou je rychlé vizuální porovnání bez pracné předpřípravy nebo značení, což je v provozu často důležitější než teoreticky ideální postup, který nikdo nebude používat.
Když je potřeba zachytit větší celek nebo skutečný stav prostředí, Tech CAD Solution dodává i 3D LiDAR skenery FJD Trion. To je užitečné tam, kde nestačí kontrolovat jednotlivý detail, ale potřebujete pracovat s celou sestavou, prostorem nebo návazností na montáž.
Kdy je 3D měření od Tech CAD Solution správná volba
Tech CAD Solution je vhodná volba, pokud chcete zrychlit kontrolu dílů, zkrátit reakci na odchylku a využít CAD data přímo ve výrobě. Dobře to funguje tam, kde potřebujete jasně porovnat fyzický díl s digitální předlohou, omezit přenos informací mezi odděleními a zpřehlednit kontrolu pro obsluhu i kvalitu.
Důležitá je i realistická očekávání od přesnosti. Výzkum v 3D inspekci ukazuje, že přesnost výsledku závisí na registraci, orientaci skenů, nejistotě měření a podmínkách snímání, a že u velmi malých defektů může software vytvářet významné chyby. Proto Tech CAD Solution neprezentuje 3D měření jako univerzální náhradu každé metody, ale jako správně nastavený nástroj pro konkrétní výrobní úlohy.
Pokud řešíte cenu, rozhoduje hlavně rozsah použití. Jiný postup dává smysl pro rychlou AR kontrolu montáže, jiný pro bezkontaktní měření dílů, jiný pro větší svařenec nebo prostorový celek. U Tech CAD Solution proto začíná návrh řešení konkrétním dílem, CAD modelem, tolerančními požadavky a tím, kdo bude kontrolu v praxi provádět.
Poptávka 3D měření pro váš díl, svařenec nebo sestavu
